MCP610
高效率高精度仪表背光驱动器
  MCP610是一款高品质LED背光片驱动器。该器件具有高效率高精度优点,在驱动10串LED情形下>80%,最高可达88%效率。目前主流的LED驱动方案亮度精度一般控制在±6%左右,而MCP610亮度精度高达±2%。
本器件主要应用于对品质要求高的液晶显示模块中使用。比如仪表盘面板、高档便携式仪表以及智能手机、GPS设备、智能手环、带液晶显示的仪器仪表等应用。

○ 产品特性
■ 高效率: 高达85%驱动效率
■ 高精度: ±2%亮度控制
■ 可固定或被PWM控制亮度
DC 2.7~5.5V电压输入
600KHz开关频率
■ 内置软启动功能
■ 内置多重保护:
  MOS管过流保护、过温保护、输入欠压保护、输出开路保护
■ 小体积: SOT-236封装
■ 符合环保要求
   低功耗液晶显示驱动器
      高品质LED背光驱动器

○ 应用
推荐
■ 各类仪表盘面板背光驱动、液晶模块背光驱动
■ 智能电表、智能气表、万用表
■ 智能手机、智能手环/表、GPS导航装置
■ 便携式电池供电仪器仪表、物理测量表头装置

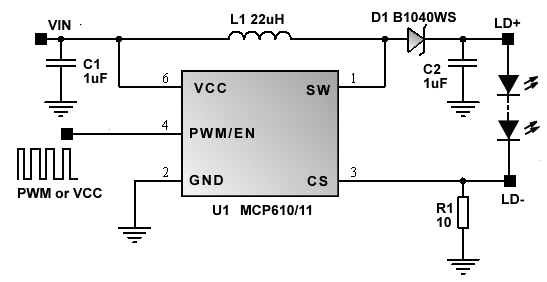

○ 典型电路
  MCP144液晶驱动器

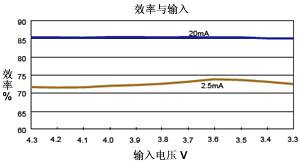

选择品质优良的背光方案,除了使产品的显示效果及品质得以提升外还能为电池供电产品节省电量,从而提升产品的续航能力(对于电池供电产品,LED的电流属耗电源之一)。在某些产品中需要手工或自动检测环境亮度来进行多级亮度调节时,那么可控的PWM调节亮度功能就优其重要了。拥有亮度调节功能可以提升产品人性化体验好感从而增加产品附加值。下图是典型效率与输入电压曲线图
                高效LED背光驱动方案
在产品规划显示区域时,通常会根据显示屏大小确定背光片面积。将背光偏光片大小资料交给背光厂家,厂家一般会根据经验推荐用户所选择的背光片需要多少个LED来使用。普遍性而言,常用的几寸屏幕范围内需要的LED数量10个以下可以满足背光需求(注:屏幕亮度跟LED型号、亮度级别、偏光片组件材料、显示屏/段码片透光度等有关)。只需显示片与背光规格、LED用量确定了,在驱动电路方面只需要将MCP610应用整合到用户的电路图上即可。
    LED背光驱动方案
关于背光的LED灯,LED的IF(正向电流)值普遍是选用IF=20mA级别的;所以LED驱动电流一般在20mA以下。在控制亮度调节方面,现在的MCU或Soc芯片一般都有硬件PWM模块及专用IO,在调节不同亮度时只需要改变定时器PWM控制寄存器值便可以完成对PWM输出调节。设定后PWM输出基本上由硬件来完成,无需占用CPU资源。当不需要背光时则可以将PWM关闭;比如高档万用表应用可手工操作亮度级别或关闭。
在为段码片显示增加背光功能时只要找到背光片供应商给予配合,再加上可靠的背光方案便很容易实现的事情。不过在制定段码片时需要注意的就是玻璃显示片选择要是透明或半透明的。

○手册下载
 MCP610中文手册  MCP610的SCH/PCB封装库及3D模型

○供货信息
MCP610已批量现货供应,欢迎导入到你的产品中!
